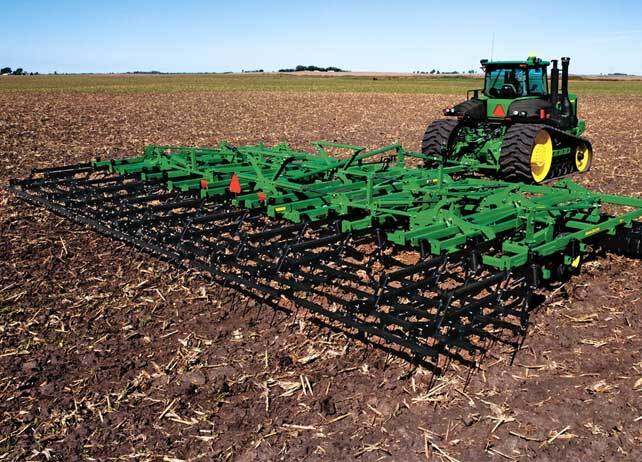

约翰迪尔2310耕耘机

产品名称：约翰迪尔2310联合整地机

约翰迪尔2310耕耘机产品简介:

2310耕耘机能够切碎并处理大量残茬，从而使土壤达到**佳待播状态。

约翰迪尔2310耕耘机特点详细介绍:

1、主要特点介绍:　　

生产力提高，每天可完成206公顷

宽度、速度和容量

13.95米2310耕耘机

　　生产者在过去的几年内已明显扩大了作业规模。由于机具作业宽度的加宽，拖拉机功率也相应提高，进而要求机具拥有备更高的强度。

　　种植的**佳时间尚未随这种规模的扩大而有所变化。种植时节时间紧迫使种植者不得不大幅减少耕作次数、更快前进，在部分情况下，甚至牺牲苗床质量。

　　2310耕耘机通过将作业宽度由5.72米增加至13.95米来迎接这些挑战。机器还会处理坚韧玉米杆和豆类秸秆的大量残茬。

　　2310耕耘机的设计还包括作业速度的增加以及更加不易磨损的铲刀。对于驾驶员来讲，**大的飞跃即增加了生产力，13.95米机器每天可作业206公顷，比之前的**大型号每天增加81公顷。

以下因素均有助于增加生产力：

紧凑的折叠尺寸可实现高效的可运输性

折叠式五节13.95米2310耕耘机

　　生产者正不断增加每天的作业面积以及运输公里数。为适应这些变化需求，2310耕耘机设计凭借**紧凑的折叠运输尺寸成为市场的领**者。

　　大多数约翰迪尔耕种设备会始终优先考虑运输尺寸。现今的很多经销商参照运输尺寸图来设定设备尺寸，而非根据农户的生产力或拖拉机功率来设定。

折叠式五节2310

　　这些运输尺寸包括基础的五连杆钉齿耙。

铰链设计

内部翼铰链

　　折叠几何融入了下垂式机内铰链设计，改善了机器的可运输性（降低高度并减小宽度），尤其适于在城区附近操作。生产者能够根据生产力和安全的地块间移动来设定机器尺寸。

收起翼轮胎和翼车轮

翼折叠收缩开关

　　在五节式机器上，位于翼上的开关会启动折叠电磁线圈约45度，使其进入折叠循环。

五节式折叠电磁线圈

折叠电磁线圈

　　位于五节式机器主架上的电磁阀电源来自铲刀报警灯线束。开关启动后，电磁阀将引导油流，收缩内部和外部翼车轮，以进一步减小运输宽度。

耕作部件:

残茬的切碎与管理

土壤中作业的圆盘耙组

　　根据所处理的残茬数量及类型的不同，机手可以调节切碎程度以及与土壤的混合

　　对残茬的处理均以机手针对高质量苗床要求的土壤表面和残茬情况为依据，**终减少了一次整地并节约了宝贵的时间和金钱。

　　耙串高度从某一深度易于调节，即使装配了清扫装置，也能达到清扫装置178毫米以上。

　　这一无限可调性使得机手能够对机器进行灵活调节，以改变残茬水平和田间条件。

• 在工作深度处，可将圆盘耙组升起至完全露出地面，并且2310耕耘机可用作类似耕田机之类的设备，例如在大豆地残茬中作业。
• 配备从拖拉机驾驶室可见的圆盘耙组深度标尺，使得操作员能够快速、轻松地看见相对清扫装置深度而言的耙组深度。

　　液压高度调节装置为基本设备，用于确保能够从拖拉机驾驶室进行实时残茬调节。在圆盘耙组升起的情况下运行耕耘机时，可能需要使用稳定轮，以提高整个机架的稳定性。

低凹度圆盘耙的间隔适当，能够有效切碎残茬

低凹度圆盘耙耙片

　　生产者加快作业速度（配备508 x 5毫米低凹度圆盘耙耙片和尺寸逐步缩小至457毫米的外耙片时）：

• 允许剧烈切割动作
• 尽量减少筑垄

　　耙片的间距为184毫米，并且以8度的耙串角度固定：

• 有效切割浓密残茬
• 将土壤向内朝机器中心移动，以获得平整的苗床

　　采用C型弹簧垫组，对石块和田间其他障碍物进行防护。Dura-FlexTM（3+1）轴承为标配：

• 座圈上的三重边以及外座圈和凸缘之间的宽密封件能防止灰尘进入轴承和凸缘之间，并帮助将润滑剂保持在轴承中
• 可润滑，以延长使用寿命
• 两年保修期

　　所有圆盘耙组均配备组合刚性/自调节刮刀为标配：

• 防止土壤在圆盘耙耙片内侧积聚
• 可调节，以补偿磨损
• 自调节操作—在粘性土壤条件下，弹簧张力将刮刀紧贴在圆盘耙耙片上

　　耕作中的圆盘耙组加强了较快作业速度的机器的稳定性，以确保在不平地上保持一致的工作深度。

• 以便良好地除草
• 提供**佳的肥料混合

耙的选择使得为各项作业进行定制整地成为可能

耙的选择

　　后部配件已经成为土地耕耘**为重要的功能性区域。

　　耙是播种机之前**后一个耕作部件，它设计用于整平土地、分散残茬并准备播种苗床。

　　耙的选择根据土壤调节要求确定。

要求	线圈	耙钉	线圈/滚筒	耙钉/滚筒
平整的苗床	好	较好	**好	**好
处理残荏	**好	较好	**好	较好
混合化学剂	好	好	较好	较好
破碎土块	一般	较好	较好	**好
压实苗床	一般	较好	**好	**好
根除野草	好	好	好	好
湿润土壤	好	一般	一般	一般
处理石块	**好	好	一般	一般

五连杆钉齿耙

可调节式五连杆钉齿耙

　　可调节式五连杆钉齿耙是处理浓密残荏的理想选择。这些重型耙经过大量残茬并整平一些**为凹凸不平的土壤表面。

• 耙齿角度：无需使用工具即可调节耙钉
• 土壤表面：有效间隔为64毫米
• 残茬通过性：通道之间为381毫米
• 整平：五排重型406毫米钉



六连杆钉齿耙

可调节式六连杆钉齿耙

　　钉齿耙在减少土块、压实、光滑的土壤剖面以及平整均成问题的地区很受欢迎。更新后的完全可调式六连杆钉齿耙设计用于满足上述要求。

土壤剖面	有效间隔为45毫米
减少土块	正方形的19毫米耙钉
压实	64毫米大角度耙钉排
整平	间距为305毫米的六连杆通道
可靠性	经过热处理的悬挂装置和拖曳装置
便利性	耙齿角度调节和防缠绕设计

钉齿耙设计采用305毫米的耙钉，以允许相比以前的钉耙而言更多的残茬通过。



带液压滚筒式的三连杆钉耙齿

带液压升降滚筒的三连杆钉耙

　　与常规钉耙和圈形耙相比，笼耙为土壤调节和土壤剖面增加了一维。滚笼利用惯性和质量将土块压碎至较小尺寸，将较大的土壤颗粒分散至土壤表面顶层，同时将较小的颗粒降低至种子区。

　　土壤表面的较大土壤颗粒将吸收雨水的能力，以减少侵蚀和表面压实。种子区的较细土壤颗粒则随时可用，以确保种子和土壤的良好接触。这一组合促进了良好的发芽情况和**佳的根部发育；促成了统一的直立生长，并**终带来更高的产量。

　　钉齿耙配备耙片式滚筒，圈齿耙则配备圆杆滚筒。耙片式滚筒为生产者提供了一个强劲的土块破碎方式。圆杆滚筒对土块破碎也很有效，但是在压实方面或较为潮湿的条件下作业幅度稍小。

三连杆圈形齿滚筒耙

三连杆圈形齿滚筒耙

　　这一完全可调式耙能够适应所有作物状况。牵引杆和平行悬挂装置可提供下压压力，以确保各种地形条件下土壤表面的良好耕地效果。耙的作业部分配备了带有齿角调节装置的圈形齿。406毫米长的圈形齿用四个线圈隔开229毫米，以提高强度和使用寿命，进而形成一个76毫米的有效间隔。

　　牵引杆已经过工厂调节，机手可根据土壤状况或苗床准备要求进行微调和压力调节。标配的液压提升装置用于在潮湿地区或不需要使用滚筒（两种类型）时将其升起并且不与土壤接触。

　　三连杆、381毫米连杆间隔的设计带来了：

• **佳的残茬通过性和分布情况
• 一致的化学剂混合情况
• 使用寿命较长的耐用耙齿
• 重型耙齿压住残茬，产生平整的土壤表面
• 钉齿角度调节

　　利用中央调节孔可对大多数作物进行快速的初始设置。圈形齿是机手实现残茬处理的**佳组合。

优化土壤修整和残茬通过率

22.9厘米中间裂开式铲柄

带圈齿耙的2310耕耘机

　　生产者将看到高产量作物残茬的区别。中间裂开式铲柄在带来一致的土壤整平能力的同时还带来了**佳的残茬通过性。

　　2310耕耘机的铲柄间隔为229厘米，以确保在残茬水平达到75%的复耕时获得**佳的残茬处理能力。残茬水平更高时，机具可能运行良好；但是机器或后部配件可能出现堵塞情况。

　　秋耕留下的残茬和土壤或轻度的未接触的春播作物残茬采用耙串切割。机器中间的土壤和残茬移动依靠使土壤剧烈横向移动的中央铲柄实现，使得物料遍布机具中间机架。

　　TruPosition™铲柄开辟了一个全宽的精细苗床，通过中间裂开式铲柄以等比例混合土壤和残茬，达到2310耕耘机的作业效果。

TruPosition™齿尖具有障碍物防护功能。

TruPosition齿尖

TruPosition齿尖组件

　　生产者的生产速度加快，土壤条件更挑战，这就要求齿尖和机架能发挥更大作用。

　　拥有专利的90.9千克、带松脱装置TruPosition齿尖的设计超出了目前耕耘机的苛刻要求。采用弹簧缓冲式设计，可提供障碍物保护，并带来保持一致扫掠深度所需的强度。

　　90.9千克、带松脱装置的TruPosition铲柄拥有三年的保修期。

间隔为229毫米的90.9千克TruPosition齿尖

　　TruPosition齿尖的特性包括：

• 经过热处理的安装支架
• 带前止动装置的铸造枢轴总成
• 通过穿过铸件的螺栓和U型螺栓固定的19 x 45 x 610 毫米C形铲柄带来了一致的扫掠深度、所有复耕条件下的平整苗床以及彻底混合的化学物。
• 610毫米的底架间隙使得空间更大，带来了**佳的229毫米间隔内残茬通过性。
• 脱扣高达254毫米（铲柄处），能够越过岩石和障碍物。
• 可更换的劈裂受拉套管和铬套管延长了标配件和机器的使用寿命。

　　90.9千克松脱力TruPosition铲柄的使用零件和磨损铲尖都更少，这对用户而言意义重大。弹簧压力和枢轴铸造截面两者结合，消除了侧向移动，并带来了**佳的土壤表面和苗床。

机架结构:

牢固、刚硬的机架结构可提供可靠支柱

机架模型

　　生产者在过去几年已大幅度扩大其作业范围。拖拉机功率增大，需更更大的工作宽度及更好的机具强度。然而种植的**佳时间并未随着这些作业规模变大而发生改变。

　　种植时节的密集扎扎声使种植者不得不大幅减少耕作次数、更快前进，在部分情况下，甚至牺牲苗床质量。

　　2310耕耘机引进了更高水平的机架制造技术。机架需支撑三大单独的土壤接合系统：圆盘耙组、犁柱与整地配件。

　　堆放型几何结构机架可形成开放式平面，因而安装土壤接合装置时不会受到加工机架结构组件的干扰。

　　主机架与侧翼机架由102毫米x102毫米横向构件及76毫米x152毫米、51毫米x152毫米、与51毫米x127毫米前后机架构件装配而成。十字管与前后管通过使用获取专利的铸钢鞍形接头进行接合及焊接，可融合每个组件的纵向与横向强度。

　　相比于以往机型，该机架的强度与刚度要高出25%。此外，76毫米x102毫米的大型对角机架构件可提供为适应2310耕耘机速度及负载所需的坚实、可靠支撑。

与耕耘面积和功率需求相匹配的可选宽度

在玉米地作业的五节式2310耕耘机

　　2310耕耘机尺寸可供选择范围为5.72米至13.95米。功率需求范围为8-1/2马力/英尺至12马力/英尺，取决于土壤条件、深度及速度。

　　田间工作速度如超过13千米/时，功率需求会迅速增至12马力/英尺及以上（不成线性关系）。

　　可选5.72米至10.29米尺寸机型，如三段式收缩折叠型整地机。12.12米与13.95米为五段式收缩折叠型整地机的尺寸。

• 收缩折叠型意味着侧翼灵活性强，可适应各种地面条件并可折叠便于运输。
• 内翼向下收缩程度可达十度，外翼设计可真正实现向下挠度角度-为了在起伏或梯台式地面真正实现地面适应灵活性。
• 五段式机器可实现优良的功率匹配生产效率与较低运输尺寸。

　　折叠型几何结构融合了下垂式、内侧铰链设计，可提升机器的可运输性（高度降低、宽度变窄），在城市地区附近作业时尤为明显。

　　五段式机器配备有电磁阀，可用来收缩侧翼车轮，从而进一步缩减运输宽度。收缩用电磁阀由警示灯线束提供驱动，无需再安装另外的线束。

　　用户可根据所需生产效率自定义机器尺寸并在不同田地间安全移动机器。

Level-lift™牵引梁在不同作业深度下均可确保水平作业

带Level-lift螺丝扣的T形牵引梁

　　Level-lift牵引梁在不同作业深度下均可确保水平作业。此外，它可使前后的耙串及清扫装置深度保持一致，以充分准备苗床。该快速、简易调节可确保实现播种所需的平坦苗床底及平整土壤表面。

　　耙串、清扫装置与耙共同作用，有利于实现一致的化学物分布与混合。采用T形牵引梁，轻松调节螺丝扣即可迅速完成拖拉机转换并对机器前后快速进行调平。

　　重型T形牵引梁可完成更紧急转弯，从而可减少末端为实现快速转弯所需的转弯地面积。此外，T形牵引梁可遮盖软管与线束，从而保护它们不会与作物或偶然与轮胎发生接触。

五类牵引梁连接装置

五类机具牵引梁连接装置

　　可用五类机具牵引梁连接装置的强度与尺寸和五类拖拉机挂钩及关联负载相匹配。

　　挂钩销从四类的51毫米增至五类的70毫米。牵引梁连接装置厚度从四类的47毫米增至五类的58毫米。

　　选用改选件可满足拖拉机五类挂钩需求。

　　兼容性：

• 五类机具牵引梁连接装置与四类拖拉机挂钩不兼容。
• 五类拖拉机挂钩与四类机具牵引梁连接装置不兼容

免维护轴承可增加生产力

高密度聚合物轴承套

高密度聚合物主机架摇臂轴轴承

　　机主与机手都曾表达过减少日常维护所需时间的需求。机手亦不喜欢为了给摇臂轴轴承加润滑油在机器下方爬行。

　　2310耕耘机主机架与侧翼机架的各个重型摇轴臂均采用高密度聚合物轴承套。该轴承套可减少操作中存在的摩擦、磨损及作用力。

　　因此，该轴承可免除维护（无需加润滑油），同时可靠性得到提升。

日常零维护

耕耘机作业

　　这样，操作员不用每天加润滑油即可奔赴田间作业。相比于以往机型或竞争对手机型所提升的生产力意味着领先优势。

为实现安全操作而具备的集中于机手的安全与存储功能

牵引梁存储塔形装置

操作员的手册、线束及软管存储

　　安装于牵引梁的存储支架可方便存储软管尖端，从而减少液压系统的污染。指定存储位置可防止对警示灯插头造成损坏。此外，它可实现流畅转换及控制软管布线不接触拖拉机。

　　除软管与线束存储外，该存储塔形装置还可储存TruPosition™犁柱拆卸工具。

　　直径为102毫米的存储盒为约翰迪尔的独有设计，其盖子上印有“约翰迪尔”的商标。

该存储盒可用来保存手册，操作员在机器前方即可轻松获取手册。它由耐用的聚乙烯材料制成，因此无论天气如何，均能使手册保持洁净、干燥。


慢行车辆（SMV）标志与闪烁的警示灯

SMV标志与闪烁的机具警示灯

　　当机器行驶于公共道路时，SMV标志与闪烁的机具警示灯有助于实现高能见度与辨识度。

• 所有机型均印有SMV标志
• 带转向灯的机具警示灯标配于所有机型
• 满足**新的美国农业工程师学会关于公共道路照明机具的标准

　　其余标配安全功能包括：

• 靠近车辆时用于增加机具能见度的额外反光提示贴纸
• 安全链
• 液压运输锁止阀

Walk-Over™地轮有助于确保一致的作业深度

Walk-Over地轮

　　Walk-Over地轮为主机架与侧翼机架的基本配置。除了在起伏地面可保持一致作业深度外，他们还有如下作用：

• 良好的除草及耕地性能
• 有利于苗床深度保持一致，进而可精准播种
• 良好的化学剂混合性能

　　采用错列车轮设计，在轮胎间形成开口，残茬通过性好，不会堵塞。

　　采用直径为152毫米（6英寸）大型主机架摇臂轴与重型浇铸Walk-Over横梁：

• 由于车轮碰撞石块、土垄或坑洞而产生的大部分冲击负载得到吸收而没有转移至机架，因此可实现良好耐用性
• 可提升运输平稳性

重型机具轮胎为标配

重型Goodyear 340 65R18轮胎

　　采用目前更重型机具以更快速度，输送机具至更长距离，需要可承受重大负载的轮胎以提高抗磨损性能及可靠性。

　　采用这部分重型Goodyear®辐射机具轮胎以承受机器重量与田间的高负荷，从而抵抗根茬损坏。

　　五节式主机架安装有这些更大型的340 65 R18负载指数148A8 Goodyear轮胎与车轮。

　　该类型轮胎：

• 增加了胎纹深度，可延长使用寿命
• 轮廓较宽，可均匀分布轮胎负载
• 重型混合物，可实现更优良的抗根茬磨损性能
• 子午胎设计

　　Goodyear为固特异轮胎与橡胶公司在美注册商标。

快速又简易的侧翼调平可减少停机时间

侧翼调平

　　对于2310耕耘机而言，可轻松实现左右两侧侧翼调平。通过位于侧翼机架顶部的单一调整螺栓，可实现快速调节。调节简单，有助于提高生产效率，并减少由于调平出现问题而导致性能不佳情况的发生。

　　机器的前后螺丝扣上配有扳手，便于调整牵引梁与侧翼。

深度控制装置:　　　　

采用深度指示测量装置观察作业深度的变化

深度指示测量装置

在机器进行升降时，深度指示测量装置允许机手在驾驶室中观察机器作业深度的变化。

单点深度控制装置

单点曲柄

可轻易对机器前端进行检修

　　单点深度控制装置由曲柄进行调节，专为需要设计简单且位于一处的深度控制调节装置的用户们准备。单点深度控制装置为2310型耕耘机上的标配。

• 每转动五下曲柄，就能使作业深度改变25毫米
• 设计简单、位于一处的整机深度调节装置
• 为播前整地和施洒化肥而进行的准确、可重复的深度调整
• 深度控制贴图标示了设定值，使机手可以重复该设定
